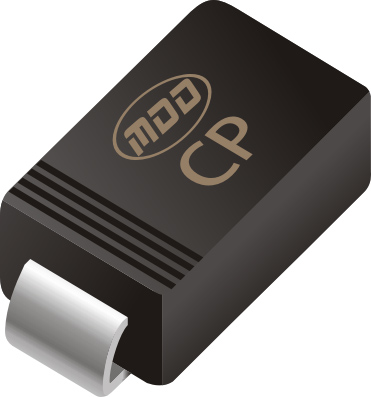

1. TVS二極管的工作原理
TVS二極管的核心功能是提供電壓鉗制保護。當外部瞬態電壓超過TVS二極管的反向擊穿電壓時，二極管迅速導通，并將電流導向地線，從而限制電壓不會超過其鉗位電壓。這種特性使TVS二極管成為了保護電子電路中不可或缺的組件，特別是在通信接口、電源線路和高頻信號線路中。
2. 導電特性分析
TVS二極管的導電特性主要表現在其擊穿電壓、鉗位電壓和漏電流等參數上。
2.1 擊穿電壓
擊穿電壓是TVS二極管在反向偏置條件下開始導通的最低電壓。該參數通常比電路的正常工作電壓稍高，以確保TVS二極管在正常情況下保持高阻態。當瞬態電壓超過擊穿電壓時，TVS二極管的阻抗迅速降低，形成低阻通道，導通大電流，從而保護電路。
2.2 鉗位電壓
鉗位電壓是TVS二極管在導通狀態下的電壓，它決定了瞬態電壓被限制到的最大值。鉗位電壓通常由二極管材料和結構決定，需低于被保護電路的耐受電壓。TVS二極管的鉗位電壓越接近電路的最高工作電壓，其保護效果越好，但也會增加對二極管性能的要求。
2.3 漏電流
漏電流是指TVS二極管在正常工作電壓下的反向漏電流。理想情況下，這一數值應盡可能小，以減少對電路的影響。漏電流與二極管的材料特性、溫度和制造工藝密切相關。過大的漏電流可能會導致電路功耗增加，甚至影響電路的穩定性。
3. TVS二極管的導電特性在應用中的重要性
在實際應用中，TVS二極管的導電特性直接影響其保護效果。例如，在高頻信號傳輸線路上，TVS二極管的寄生電容和寄生電感也需要被考慮。這些寄生參數會影響信號完整性，特別是在高速通信中。
此外，TVS二極管的響應時間也是評價其導電特性的重要指標。理想的TVS二極管應該能夠在納秒級時間內導通，以應對快速上升的瞬態電壓。響應時間越短，電路越能在瞬態事件中得到及時保護。
4. 導電特性與選擇指南
在選擇TVS二極管時，除了考慮其導電特性外，還需要根據實際應用場景選擇合適的器件。對于低壓應用，應選擇擊穿電壓和鉗位電壓較低的TVS二極管；而對于電源線路保護，則需要選擇高功率TVS二極管，以應對更大能量的瞬態電壓。此外，還應綜合考慮器件的漏電流和封裝形式，以確保其與電路的兼容性。
TVS二極管的導電特性決定了其在電路保護中的有效性。在選擇和使用TVS二極管時，深入理解其擊穿電壓、鉗位電壓和漏電流等參數至關重要。只有合理選擇和應用TVS二極管，才能有效保護電子設備免受瞬態電壓沖擊的損害，從而提高系統的可靠性和壽命。
